Zhuozhou Tianpeng Imp. in Exp. Trade Co., Ltd. je eden od vodilnih proizvajalcev in dobaviteljev deflektometrov padajoče teže naprej na Kitajskem. Z bogatimi izkušnjami vas toplo vabimo, da tukaj v naši tovarni kupite deflektometer padajoče teže po meri, izdelan na Kitajskem. Na voljo so kakovostni izdelki in razumna cena.
Opis izdelka

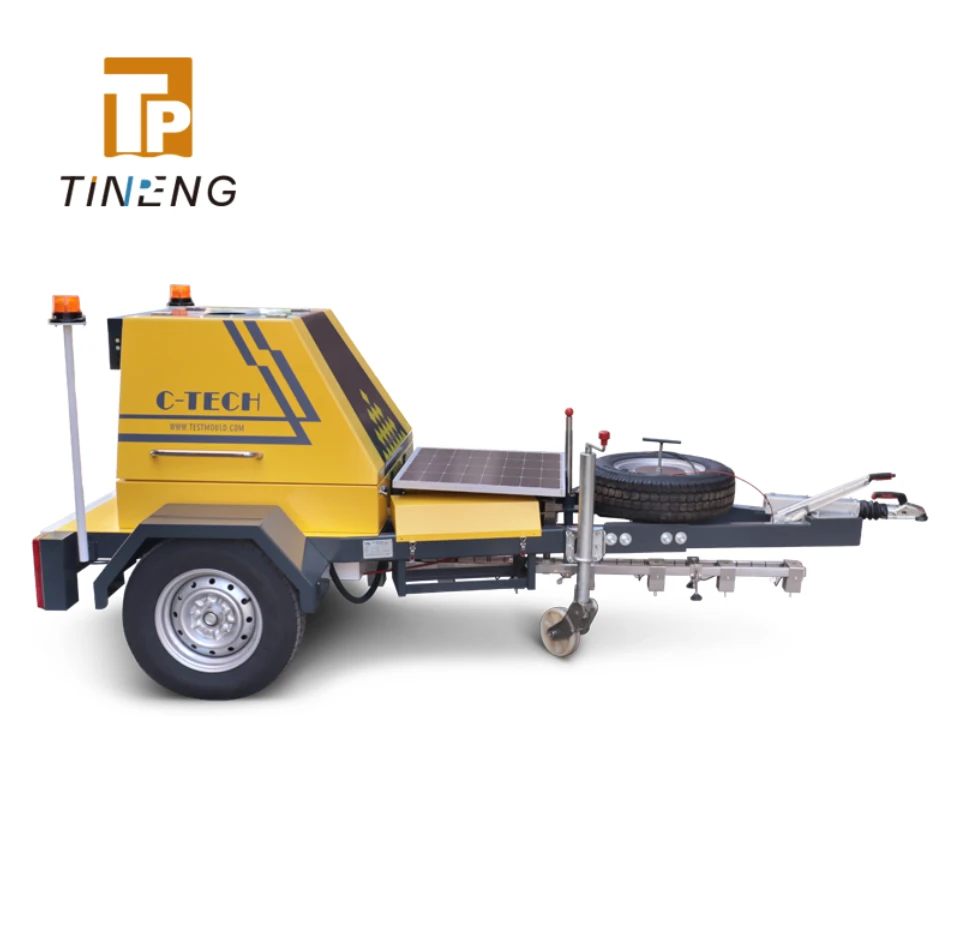

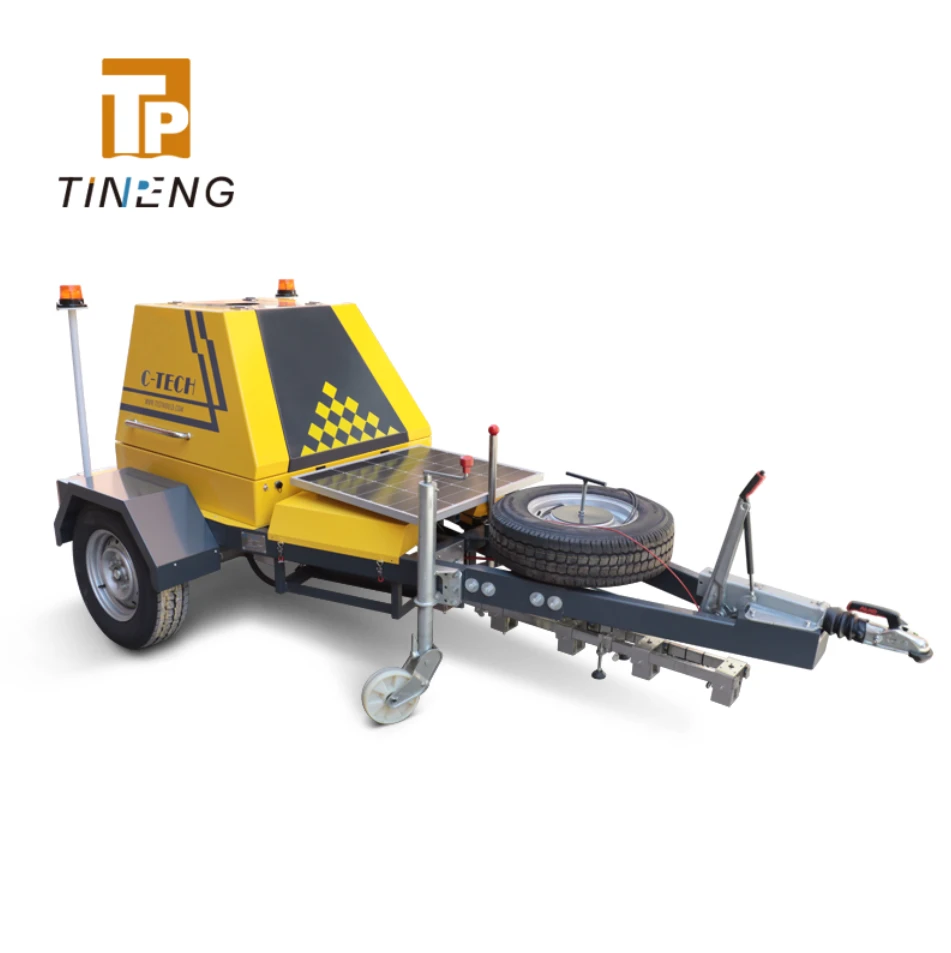

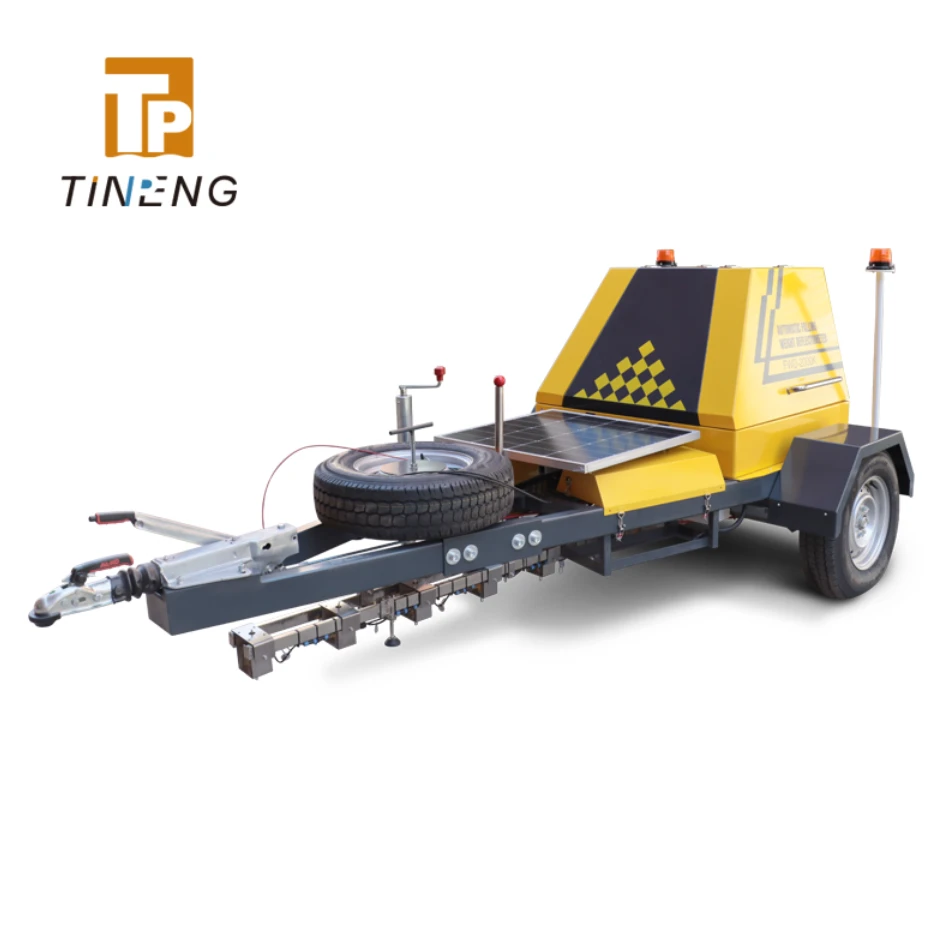

Deflektometer padajoče teže (FWD) je-montiran na priklopnik, sistem za ne-destruktivno testiranje, zasnovan za visoko natančno ocenjevanje stanja vozišča in fizičnih lastnosti. Simulira obremenitev mimo vozečega vozila in meri odziv pločnika na navpični uklon, kar zagotavlja zanesljive podatke za oceno pločnika. Sistem je priročen, hiter, varen in-prihrani delo, zaradi česar je zelo primeren za-aplikacije merjenja na dolge razdalje in neprekinjene meritve. FWD je sestavljen iz več ključnih komponent, vključno z glavnim okvirjem, delovnim mehanizmom, sklopom padajoče uteži, hidravličnim sistemom, senzorskim sistemom, električnim sistemom ter sistemom za nadzor in varnostno vodenje. Opremljen je s programsko opremo za pridobivanje in obdelavo podatkov, ki beleži izvirne podatke, kot so deformacija, obremenitev, temperatura in informacije o tlaku, kot so številke pilotov. Programska oprema podpira normalizacijo podatkov, izračune napak ter ustvarjanje grafikonov in poročil za nadaljnjo analizo. Ta sistem natančno oceni strukturno stanje avtocest, lokalnih cest, parkirišč in letaliških vzletno-pristajalnih stez in se lahko uporablja tudi za cestne podlage in podlage med gradnjo. Široko se uporablja pri raziskavah cest, načrtovanju, sanaciji in upravljanju pločnikov.
Standardi
ASTM D4694-96
Specifikacija
Deflektometer padajoče teže FWD-2000K
|
Razpon obremenitve |
0-90kN (130kN neobvezno) |
|
Napaka merilne celice |
Manj ali enako ±1 % |
|
Napaka pri nalaganju |
Manj ali enako ±2 % |
|
Ponovljivost obremenitve |
Manj ali enako ±1 % |
|
Oblika impulza obremenitve |
Pol-sinusni val |
|
Obremenitvena plošča |
300 mm |
|
Območje merjenja premika |
0-3,5 mm |
|
Senzor odklona |
Geofon, 1-9 kosov (standardna konfiguracija je 9 kosov) Napaka senzorja odklona: Manj ali enako ±1 % |
|
Napaka odklona |
Center Manjši ali enak ±2 %; Ne-centrično Manjše ali enako ±3 % |
|
Ločljivost odklona |
0.1μm |
|
Ponovljivost upogiba |
Center Manjši ali enak ±1 %; Ne-centrično Manjše ali enako ±1,5 % |
|
Senzor temperature |
2 kos. Temperaturo okolice in temperaturo pločnika je mogoče meriti ločeno. |
|
Temperaturna napaka |
Manjši ali enak ±2 stopinji |
|
Napaka razdalje |
Manjši ali enak ±0,5 m |
|
Hitrost testiranja v eni točki |
<20 s/point (three times) |
|
Metoda dviganja s kladivom |
Hidravlični |
|
Metoda dviganja tovorne plošče |
Hidravlični |
|
Prenos podatkov |
Wi-Fi/žični omrežni prenos |
|
Napajanje |
12V |
|
Karoserija prikolice |
Nemško originalno podvozje |
|
Dimenzije |
3500 * 1800 * 1400 mm, kar je priročno za obračanje in varno za vožnjo |
|
Druge informacije |
Edinstvena funkcija določanja položaja testnih podatkov: Vsaka merilna točka vsebuje informacije o zemljepisni dolžini in širini GPS/Beidou, kar zagotavlja znanstveno osnovo za ponovna opazovanja, primerjave in analize iste točke v prihodnosti. |
Težki deflektometer FWD-5000K (Posebno za letališča)
|
Razpon obremenitve |
0-240kN (350kN neobvezno) |
|
Napaka merilne celice |
Manj ali enako ±1 % |
|
Napaka pri nalaganju |
Manj ali enako ±2 % |
|
Ponovljivost obremenitve |
Manj ali enako ±1 % |
|
Oblika impulza obremenitve |
Pol-sinusni val |
|
Obremenitvena plošča |
450 mm |
|
Območje merjenja premika |
0-3,5 mm |
|
Senzor odklona |
Geofon, 1-9 kosov (standardna konfiguracija je 9 kosov) Napaka senzorja odklona: manj kot ali enako ±1 % |
|
Napaka odklona |
Center Manjši ali enak ±2 %; Ne-centrično Manjše ali enako ±3 % |
|
Ločljivost odklona |
0.1μm |
|
Ponovljivost upogiba |
Center Manjši ali enak ±1 %; Ne-centrično Manjše ali enako ±1,5 % |
|
Senzor temperature |
2 kos. Temperaturo okolice in temperaturo pločnika je mogoče meriti ločeno. |
|
Temperaturna napaka |
Manjši ali enak ±2 stopinji |
|
Napaka razdalje |
Manjši ali enak ±0,5 m |
|
Hitrost testiranja v eni točki |
<40 s/point (three times) |
|
Metoda dviganja s kladivom |
Hidravlični |
|
Metoda dviganja tovorne plošče |
Hidravlični |
|
Prenos podatkov |
USB prenos |
|
Napajanje |
24V |
|
Karoserija prikolice |
Nemško originalno podvozje |
|
Dimenzije |
4400*1850*1780 mm |
|
Druge informacije |
Edinstvena funkcija določanja položaja testnih podatkov: Vsaka merilna točka vsebuje informacije o zemljepisni dolžini in širini GPS/Beidou, kar zagotavlja znanstveno osnovo za ponovna opazovanja, primerjave in analize iste točke v prihodnosti. |
Lastnosti
● Samodejno-delovanje z enim dotikom: En sam gumb v kabini samodejno zažene celoten preskusni postopek. Ko je preskus končan, se oprema zaskoči na svoje mesto za varen transport.
● Hitro-točkovno testiranje: vsaka preskusna točka traja manj kot 20 sekund, vključno s tremi padci kladiva in popolnim zbiranjem podatkov v skladu s standardnimi specifikacijami.
● Visoko{0}}natančna meritev: sistem vključuje visoko{1}}zmogljive senzorje, visoko-enoto za zajemanje podatkov in prilagojene algoritme za digitalno obdelavo signalov za zagotavljanje natančnih in zanesljivih podatkov o deformaciji.
● Zaščita z varnostno zaporo: Zaklepna naprava med deflektometrom in preskusnim vozilom preprečuje delovanje, medtem ko se vozilo premika, ter ščiti opremo in vozilo.
● Stabilno in natančno zbiranje podatkov: Dvojne sinhronizirane dvižne ploščadi izboljšajo stabilnost med preskušanjem in izboljšajo splošno natančnost meritev.
● Funkcije varnostnega kopiranja za zanesljivost: Vsaka glavna funkcija je podprta z alternativno rešitvijo, ki zagotavlja dosledno delovanje in visoko zanesljivost sistema.
