Preizkušanje tal v geotehničnem inženirstvu: metode, oprema in uporaba

Preskušanje tal je temelj zanesljivega geotehničnega inženiringa, saj trdnost, stisljivost, prepustnost in variabilnost tal neposredno vplivajo na zmogljivost temeljev, posedanje, stabilnost pobočij in varnost gradnje. Učinkovita preiskava tal zahteva od inženirjev, da združijo ustrezne terenske in laboratorijske teste, izberejo opremo, ki ustreza zahtevanim inženirskim parametrom, in interpretirajo rezultate testov v kontekstu dejanskih pogojev na lokaciji.

Ta članek pojasnjuje, zakaj je testiranje tal nujno pred gradnjo, pregleduje glavne metode geotehničnega testiranja, razpravlja o tem, kako izbrati primerno opremo za testiranje, in preučuje, kako inženirji prevajajo rezultate preskusov v praktične odločitve glede temeljev in gradnje.

Zakaj je testiranje tal pomembno pred gradnjo?

Razumevanje inženirskega obnašanja tal

Prst je naravni material, ki nastane zaradi geoloških procesov, vremenskih vplivov, transporta in usedanja. Za razliko od proizvedenih materialov se lahko njegove lastnosti bistveno spremenijo na kratkih razdaljah zaradi variacij velikosti delcev, mineralne sestave, pogojev podzemne vode, zgodovine obremenitev in okolja usedanja. Dve vrtini, ki sta le nekaj metrov narazen, lahko naletita na različne plasti tal, posamezna plast pa lahko vsebuje tako razmeroma goste kot rahle cone.

Za geotehnične inženirje je določitev vrste tal le prvi korak. Pomembnejša naloga je določiti, kako se bodo tla obnašala pod obremenitvami in okoljskimi pogoji, pričakovanimi med gradnjo in servisiranjem. Temelj mora prenesti strukturne obremenitve v tla, ne da bi povzročil nesprejemljivo okvaro ležaja, popolno usedanje ali različno posedanje. Izkopi morajo ostati stabilni, nasipi morajo biti odporni proti drsenju, zbita nasutja pa morajo dosegati predpisane tehnične lastnosti.

Testiranje tal zagotavlja dokaze, potrebne za oceno teh tveganj. Odvisno od projekta lahko inženirji raziščejo naravno vsebnost vode, porazdelitev velikosti delcev, Atterbergove meje, suho gostoto, strižno trdnost, karakteristike utrjevanja in odpornost na mestu. Vsak parameter odgovarja na drugačno inženirsko vprašanje; noben posamezen test ne more opisati celotnega obnašanja talne usedline.

Povezovanje lastnosti tal s projektnimi tveganji

Praktična vrednost preskušanja tal postane jasnejša, ko so rezultati testiranja povezani s posebnimi načrtovalskimi odločitvami. Visoka stisljivost, na primer, lahko pomeni, da se bo temelj precej usedel, tudi če je njegov končni nosilni upor zadosten. Nizka nedrenirana strižna trdnost v mehki glini lahko vpliva na stabilnost izkopa in zaporedje gradnje. Rahla zrnata tla lahko zahtevajo natančnejšo oceno gostote, podtalnice in dovzetnosti za deformacijo pod obremenitvijo.

Ta razmerja niso neposredne pretvorbe ena proti ena. Inženirji morajo pred uporabo izmerjene vrednosti v izračunih upoštevati profil tal, pogoje napetosti, drenažo, zgodovino obremenitev, preskusno metodo in uporabno konstrukcijsko ogrodje.

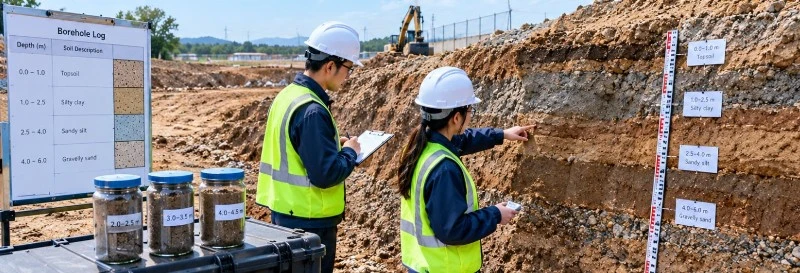

Preiskava lokacije pomaga inženirjem določiti profil tal pred izbiro temeljev ali načrtovanjem zemeljskih del. Lokacija in kontinuiteta posameznih plasti prsti je lahko prav tako pomembna kot izmerjene lastnosti vzorca.

Zakaj sta reprezentativno vzorčenje in globina preiskave pomembna

Laboratorijski rezultat je uporaben le, če preizkušeni material ustrezno predstavlja podlago, ki je pomembna za inženirski problem. Moteni vzorci so lahko primerni za razvrščanje, določanje vsebnosti vlage in določene teste indeksa, vendar ne morejo zanesljivo ohraniti vseh lastnosti, potrebnih za teste, ki so odvisni od naravne strukture tal. Konsolidacija in nekatere preiskave trdnosti lahko zahtevajo skrbno zbrane vzorce z minimalnimi motnjami.

Globina preiskave zahteva tudi inženirsko presojo. Preiskava se mora razširiti dovolj daleč, da se opredelijo plasti tal, ki bi lahko vplivale na delovanje temeljev, vključno s šibkejšimi plastmi pod navidezno kompetentno površinsko plastjo. Pri opazovanju podzemne vode je treba upoštevati pogoje in čas merjenja; ena sama meritev morda ne bo zajela sezonskih nihanj ali vode.

Pri projektih, ki vključujejo spremenljivo podlago, bi morali inženirji primerjati dnevnike vrtin, zapise o vzorčenju, rezultate terenskih testov in laboratorijske podatke, namesto da bi se zanašali na eno izolirano meritev. Ta celostni pristop zmanjšuje tveganje načrtovanja profila tal, ki obstaja samo na mestu vzorčenja.

Katere so glavne vrste preskusov tal v geotehničnem inženirstvu?

Laboratorijska klasifikacija tal in indeksni testi

Laboratorijski klasifikacijski testi določajo osnovni opis tal in pomagajo inženirjem določiti, katere nadaljnje preiskave so potrebne. Naravna vsebnost vode označuje masno razmerje med vodo in trdnimi snovmi v tleh. Analiza velikosti delcev opisuje porazdelitev velikosti zrn, medtem ko Atterbergove meje pomagajo opredeliti konsistenco in plastičnost drobnozrnate zemlje. Ti rezultati skupaj podpirajo klasifikacijo tal in zagotavljajo kontekst za ocenjevanje verjetnega inženirskega obnašanja.

Preizkušanje stiskanja ugotavlja razmerje med vsebnostjo vlage in gostoto v suhem stanju pri določeni sili stiskanja. Posledično razmerje med vlago in gostoto pomaga določiti cilje zbitosti polja. Ne smemo ga zamenjati s testiranjem gostote na terenu: laboratorijski test vzpostavi referenco, medtem ko meritve na terenu ocenijo material, ki je dejansko vložen in stisnjen.

Laboratorijski preskusi trdnosti in stisljivosti

Kadar projekt zahteva več kot le klasifikacijo, inženirji z mehanskimi testi raziščejo, kako se tla odzivajo na obremenitev. Preskušanje neposrednega striga ocenjuje odpornost vzdolž določene strižne ravnine pod določenimi normalnimi pogoji obremenitve in drenaže. Triosno testiranje omogoča inženirjem, da raziščejo odziv tal pod nadzorovanim omejevalnim tlakom in različnimi drenažnimi pogoji, odvisno od preskusnega postopka. Te metode zagotavljajo različne oblike dokazov in jih je treba izbrati glede na vrsto tal in vprašanje zasnove.

Konsolidacijsko testiranje preučuje spremembo prostornine in od časa odvisno usedanje kot vertikalne efektivne spremembe napetosti. Rezultati lahko pomagajo oceniti obseg in hitrost posedanja v stisljivih drobnozrnatih tleh. Interpretacija preskusa mora upoštevati motnje vzorca, zgodovino napetosti, drenažno pot in ali laboratorijsko zaporedje obremenitve ustrezno predstavlja težavo na terenu.

TheOprema za testiranje talkategorija zajema opremo, ki se uporablja za vrsto geotehničnih laboratorijskih in terenskih raziskav. Pri načrtovanju laboratorija bi morali inženirji najprej opredeliti zahtevane teste in uporabne postopke, nato pa opredeliti opremo, dodatke, orodja za pripravo vzorcev in merilne zmogljivosti, potrebne za njihovo dosledno izvajanje.

Preskušanje na kraju samem glede talnih razmer

Terenski testi zagotavljajo informacije o tleh v njihovem naravnem okolju in lahko pomagajo odpraviti omejitve, povezane z vzorčenjem in motnjami vzorcev. Standardni penetracijski test (SPT) meri penetracijski upor vzorčevalnika po določenem postopku in se pogosto uporablja pri raziskavah vrtin. Na njegove rezultate vplivajo konfiguracija opreme, prenos energije kladiva, pogoji vrtanja, premer vrtine in obremenitev na krovu. Popravke in korelacije je zato treba uporabljati previdno, namesto da bi obravnavali neprilagojeno število udarcev kot univerzalno lastnost tal.

Druge metode in-situ služijo drugačnim namenom. Dinamično sondiranje zagotavlja profile odpornosti proti penetraciji, medtem ko Marchettijev ravni dilatometer lahko pomaga oceniti togost tal, obnašanje, povezano z obremenitvijo na kraju samem, in druge interpretirane parametre. Preskus z merilnikom tlaka na terenu oceni odziv tal na širjenje sonde v vrtini. Te metode ne merijo identičnih lastnosti, njihova interpretacija pa je odvisna od uporabljenih postopkov, specifičnih za metodo, in korelacije.

Na primer, Tianpeng'sStroj za preiskavo tal SPT‑Cje zasnovan za SPT in aplikacije dinamičnega tipanja. Njegova uporaba je najprimernejša, kadar raziskovalni program zahteva podprte terenske metode in pogoji na lokaciji ustrezajo konfiguraciji opreme. Preden določite stroj, potrdite zahtevane metode penetracije, razporeditev palic in vzorčevalnikov, dostop do lokacije, pogoje tal in veljavne preskusne postopke.

Laboratorijska in terenska testiranja zagotavljajo dopolnilne dokaze o obnašanju tal. Dobro organiziran program testiranja povezuje vsako meritev z opredeljenim inženirskim vprašanjem.

Kako inženirji izberejo pravo opremo za testiranje tal?

Začnite z zahtevanimi inženirskimi parametri

Izbira opreme se mora začeti s specifikacijo projekta in odločitvami, ki jih morajo podpirati rezultati testa. Laboratorij, ki preiskuje naselbino v mehki glini, bo potreboval drugačne zmogljivosti od ekipe na terenu, ki izvaja testiranje penetracije na velikem razvojnem mestu. Nakup opreme pred definiranjem zahtevanih parametrov lahko privede do vrzeli v pokritosti testov, nepotrebnega podvajanja ali instrumentov, ki ne morejo zadovoljiti postopkov projekta.

Inženirji bi morali opredeliti vrste tal, ki se pričakujejo na lokaciji, parametre, potrebne za načrtovanje, zahtevane preskusne standarde in pričakovano delovno obremenitev testiranja. Ugotovijo naj tudi, ali bo testiranje potekalo v stalnem laboratoriju, začasnem laboratoriju ali neposredno na terenu. Prostor, oskrba z električno energijo, okoljski pogoji, usposabljanje operaterja, pretočnost vzorčenja in vzdrževalni dostop lahko vplivajo na praktično primernost sistema.

Uskladite zmogljivost opreme z zahtevami testiranja

Oprema mora podpirati zahtevano metodo, merilno območje, ločljivost in dimenzije vzorca. Za mehanske preskuse morajo inženirji potrditi, da so sistem obremenjevanja in merilne naprave primerni za pričakovano območje obremenitev in deformacij. Za terensko opremo so lahko enako pomembne transportne dimenzije, mobilnost mesta, zahteve za namestitev in združljivost s palicami, vzorčevalniki ali sondami.

Pri primerjavi ponudb in tehnične dokumentacije lahko uporabite naslednji kontrolni seznam.

Za program preiskav na terenu je treba navedene zmogljivosti opreme preveriti glede na načrtovane metode, namesto da bi se zanašali zgolj na širok opis izdelka. Tianpengova ponudba opreme za testiranje tal zagotavlja izhodišče za pregled ustreznih kategorij testiranja. Končna izbira mora temeljiti na podrobnih specifikacijah za posamezen instrument in preskusnih zahtevah projekta.

Ocenite zagotavljanje kakovosti, dokumentacijo in skladnost

Ustrezen instrument je le del zanesljivega sistema testiranja. Laboratoriji potrebujejo tudi dokumentirane postopke, usposobljene operaterje, primerne referenčne materiale, kjer je primerno, preglede opreme, ureditev kalibracije in zapise, ki povezujejo vsak rezultat z vzorcem ali lokacijo na terenu. Te kontrole pomagajo ugotoviti, ali nepričakovan rezultat odraža dejansko variabilnost tal, motnje vzorca, napako operaterja ali težavo z opremo.

Pri naročanju opreme za evropske trge morajo kupci razumeti tudi obseg zahtev glede skladnosti izdelkov. Uradnik Evropske komisijeNavodila za označevanje CEpojasnjuje, da oznaka CE velja le za kategorije izdelkov, ki jih zajema ustrezna zakonodaja EU. To ni univerzalni certifikat kakovosti in ni nujno, da ga vsak instrument za testiranje tal zahteva. Kupci naj preverijo veljavno zakonodajo in zahtevajo ustrezno dokumentacijo za določen izdelek.

Kako se rezultati preskusov tal uporabljajo pri načrtovanju in gradnji temeljev?

Prevedite izmerjene lastnosti v inženirske parametre

Surove meritve niso samodejno oblikovane vrednosti. Upor proti preboju, rezultat strižnega preskusa ali krivuljo konsolidacije je treba interpretirati z uporabo ustrezne metode, predpostavk in načrtovalnega okvira. Inženirji bi morali razlikovati izmerjene podatke od popravljenih vrednosti, empiričnih korelacij in končnih parametrov, sprejetih za projektiranje.

Na primer, ocena posedanja lahko zahteva ocene stisljivosti, debeline plasti, povečanja napetosti in drenažnih pogojev. Ocena nosilne odpornosti zahteva upoštevanje trdnosti tal, podtalnice, geometrije temeljev in obremenitev. Kadar se za oceno parametrov iz terenskih preskusov uporabljajo korelacije, je treba njihovo uporabnost pregledati glede na vrsto tal, lokalne izkušnje in pogoje, v katerih je bila korelacija razvita.

Poročilo o zasnovi mora razložiti osnovo za izbiro značilnih ali reprezentativnih parametrov, identificirati pomembne negotovosti in navesti, kje je lahko potrebna dodatna preiskava. Ena sama povprečna vrednost lahko prikrije šibko plast ali lokalno variacijo, ki uravnava delovanje.

Uporabite rezultate testov za nadzor kakovosti gradnje

Testiranje tal se nadaljuje po projektiranju. Med zemeljskimi deli se meritve gostote in vlage na terenu lahko primerjajo z določenimi merili sprejemljivosti in laboratorijsko referenco zgoščenosti. Če stisnjena plast ne izpolnjuje zahtev, mora biti odziv bolj diagnostičen kot samodejen: inženirji morajo preveriti stanje vlage, konsistenco materiala, debelino plasti, opremo za zbijanje, število prehodov in zanesljivost meritev.

Rezultat izven sprejemljivega območja lahko pomeni, da so tla premokra ali presuha, da stiskanje ni zadostno ali da se material razlikuje od tistega, ki je bil uporabljen za vzpostavitev referenčne krivulje. Predelava sloja brez odkrivanja vzroka lahko izgubi čas in še vedno pusti osnovno težavo nerešeno.

Pri temeljenju je treba nepričakovane pogoje izkopa primerjati z geotehničnim modelom. Če se izpostavljena tla razlikujejo od zapisov preiskave, mora odgovorni inženir oceniti, ali so potrebna dodatna testiranja, pregled načrta ali spremenjena metoda gradnje. Rezultati testov so najbolj uporabni, ko so informativni za pravočasne odločitve na kraju samem, ne le, ko so sestavljeni na koncu projekta.

Zgradite sledljiv delovni tok testiranja tal

Zanesljiv potek dela povezuje preiskavo lokacije, laboratorijsko testiranje, interpretacijo in preverjanje konstrukcije. Vsak vzorec mora imeti edinstveno identifikacijo in dokumentiran izvor, vključno z globino, lokacijo, metodo vzorčenja in ustreznimi terenskimi opazovanji. Laboratorijski zapisi morajo hraniti testni postopek, stanje vzorca, neobdelane meritve, izračune in morebitna odstopanja od predpisane metode.

Rezultate je treba nato pregledati skupaj z dnevniki vrtin, opazovanji podzemne vode in profili testiranja na terenu. Ta primerjava inženirjem pomaga prepoznati nedoslednosti in se odločiti, ali odražajo naravno variabilnost ali morebitno težavo pri testiranju. Kjer so načrtovalne predpostavke še posebej občutljive, je lahko ciljna nadaljnja preiskava bolj dragocena kot povečanje števila rutinskih testov brez jasnega namena.

Povzetek in priporočila

Testiranje tal v geotehničnem inženiringu ni le laboratorijska zahteva; je postopek za zmanjšanje negotovosti o tem, kako se bodo tla odzvala na nakladanje, izkopavanje, spremembe podzemne vode in gradbene dejavnosti. Klasifikacijski preskusi določajo osnovni profil tal, preskusi trdnosti in konsolidacije raziskujejo mehansko obnašanje, metode in-situ pa zagotavljajo dopolnilne dokaze v terenskih pogojih.

Najučinkovitejši program testiranja se začne z inženirskimi odločitvami, ki jih je treba sprejeti. Inženirji morajo določiti zahtevane parametre, izbrati primerne preskusne metode, zagotoviti reprezentativno vzorčenje in izbrati opremo, ki izpolnjuje ustrezne postopke in merilne zahteve. Prav tako morajo vzdrževati sledljive zapise in razlagati rezultate skupaj z geološkim modelom, stanjem podzemne vode in dejanskimi opazovanji gradnje.

Za projektne skupine in laboratorije je praktična prednostna naloga vzpostavitev jasne povezave med vsakim testom, parametrom, ki ga meri, in odločitvijo, ki jo ta parameter podpira. S tem pristopom je preizkušanje učinkovitejše, izboljša obrambnost projektnih predpostavk in pomaga prepoznati pogoje tal, ki bi lahko vplivali na varnost, posedanje ali kakovost gradnje.
