Zakaj slabo zbijanje poveča tveganje za nastanek kolesnic?

Zakaj slabo zbijanje poveča tveganje za nastanek kolesnic?

Slabo zbijanje poveča tveganje za nastanek kolesnic asfaltnega vozišča, saj pusti prekomerne zračne praznine in neustrezno utrjeno strukturo agregata. Pri ponavljajočem se prometu se lahko zmes še naprej zgošča ali deformira zaradi prerazporeditve delcev, zlasti ko so temperature pločnikov visoke in se težka vozila premikajo počasi.

Ta članek pojasnjuje razmerje med zbijanjem na terenu, zračnimi prazninami, temperaturo zmesi, postopkom valjanja in dolgotrajno deformacijo vozišča. Zagotavlja tudi praktične preglede, ki jih izvajalci in laboratoriji za nadzor kakovosti lahko uporabijo za odkrivanje težav z zbijanjem, preden se razvijejo v drage kolesnice.

Kako slabo zbijanje povzroča kolesnice na asfaltu

Zgostitev po gradnji zaradi ponavljajočega se prometa

Asfaltne zmesi so zasnovane tako, da po gradnji dosežejo določeno gostoto. Kadar je zbijanje neustrezno, lahko tlak vsebuje več zračnih praznin, kot je predvideno, kar pušča prostor za delce agregata, da se pod ponavljajočimi kolesnimi obremenitvami premaknejo bližje drug drugemu. Ko tovornjaki in avtobusi vozijo čez iste kolesne poti, lahko zmes postopoma postane gostejša in površina pločnika se lahko usede.

Ta proces je znan kot zgoščevanje. Razlikuje se od kolesnic s strižnim tokom, pri katerih se asfaltna zmes pod obremenitvijo premakne bočno. Oba mehanizma se lahko pojavita skupaj, vendar njuni vzroki in rešitve niso nujno enaki. Pločnik, ki se še naprej zgošča, bo morda potreboval boljše zbijanje konstrukcije, medtem ko bo zmes, ki se kljub ustrezni gostoti strigla, morda zahtevala natančnejši pregled strukture agregata, vsebnosti veziva in stabilnosti pri visokih temperaturah.

Razlikovanje je pomembno med preiskavo napak. Če so se kolesne poti usedle in je gostota polja bistveno pod določenim ciljem, je treba pred spremembo zasnove mešanice pregledati zapise o konstrukciji in meritve jedra. Če je gostota sprejemljiva, vendar se površina še vedno deformira zaradi prometa, je treba preiskavo razširiti na stabilnost zmesi in osnovno konstrukcijo vozišča.

Zakaj zračne praznine vplivajo na deformacijo vozišča

Zračne praznine so prostori med delci agregata in vezivom v zgoščeni asfaltni zmesi. Vplivajo na gostoto, prepustnost, obstojnost in na odziv mešanice na promet. Prekomerne zračne praznine lahko kažejo na nezadostno zbijanje, čeprav je razlaga odvisna od zasnove mešanice in uporabljene preskusne metode.

Če je mešanica neustrezno utrjena, imajo lahko delci agregata manj učinkovitih stikov, kot je predvideno. Ponavljajoči se promet lahko prerazporedi te delce, zmanjša prostornino praznin in povzroči trajno zmanjšanje debeline pločnika. Če voda vstopi skozi med seboj povezane praznine, lahko prispeva tudi k poslabšanju zaradi vlage, odvisno od materialov in drenažnih pogojev.

Vendar razmerje med zračnimi prazninami in zmogljivostjo ni preprosto "nižje je vedno boljše". Prekomerno zbijanje lahko potisne zračne praznine pod načrtovano območje, kar lahko povzroči izpiranje ali krvavitev, ko se vezivo premakne proti površini. Cilj je doseči določeno gostoto dosledno brez prekomernega zbijanja zmesi.

Zakaj sta temperatura in čas stiskanja pomembna

Okno za stiskanje se zapre, ko se asfalt ohladi

Temperatura asfaltne zmesi močno vpliva na obdelavnost in kompaktnost. Pri višjih temperaturah znotraj odobrenega območja za tlakovanje je viskoznost veziva na splošno nižja in delci agregata se lahko lažje prerazporedijo pod delovanjem valja. Ko se zmes ohlaja, se odpornost proti deformacijam poveča in doseganje ciljne gostote postane težje.

To pomeni, da je zbijanje časovno občutljiva gradbena operacija. Zamude med dostavo, namestitvijo in valjanjem lahko zmanjšajo čas, ki je na voljo za doseganje zahtevane gostote. Majhna dviganja, hladno vreme, močan veter, senčna območja in dolge razdalje lahko pospešijo izgubo toplote. Ekipa za tlakovanje, ki sledi istemu vzorcu valjanja v vseh pogojih, lahko zato doseže nedosledne rezultate v enem samem projektu.

Pravilen odgovor ni uporaba ene univerzalne temperature stiskanja za vsako zmes. Izvajalci morajo upoštevati odobrene zahteve glede mešanice delovnih mest, priporočila za vezivo, specifikacijo projekta in pogoje na lokaciji. Meritve temperature je treba opraviti na reprezentativnih lokacijah, vključno z izpustom tovornjaka, za finišerjem in med zaporedjem valjanja, kjer to zahteva načrt za nadzor kakovosti.

Prepozno premikanje lahko pusti gostoto trajno pod ciljno vrednostjo

Ko je mešanica ohlajena čez svoje učinkovito stiskalno okno, lahko dodatni valjčni prehodi zagotovijo malo izboljšav in lahko včasih poškodujejo zasnovo ali agregat. Praktična rešitev je uskladiti stopnje dobave, hitrost tlakovanja, razpoložljivost valjev in debelino dviga pred začetkom proizvodnje.

Na primer, če finišer napreduje hitreje, kot lahko razpoložljivi valji zbijejo podlogo, lahko začetno valjanje okvare zaostane za postopkom tlakovanja. Ko valj doseže del, je zmes morda izgubila preveč toplote. Nasprotno, če tovornjaki prihajajo neredno, lahko tlakovanje stop-start ustvari območja z različno zgodovino hlajenja in neskladno gostoto.

Uporaben postopek na lokaciji je beleženje temperature in gostote zmesi glede na lokacijo, namesto da bi se zanašali zgolj na povprečje celotnega projekta. Kadar se rezultati nizke gostote ponavljajo v bližini spojev, robov ali območij, kjer se je finišer ustavil, mora ekipa raziskati, ali so bila ta mesta ustrezno valjana, medtem ko je mešanica ostala uporabna.

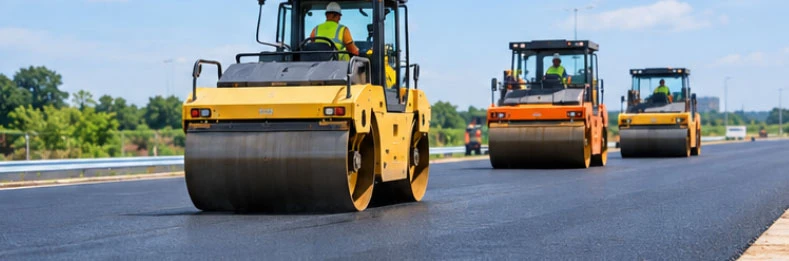

Učinkovito zbijanje je odvisno od časa in sile valja. Usklajeno tlakovanje in valjanje pomaga ohranjati enakomerno gostoto, preden se mešanica ohladi.

Kako vzorci valjanja in gradbena praksa vplivajo na gostoto

Prehode valjev je treba načrtovati in preveriti

Število prehodov valja, potrebnih za doseganje ciljne gostote, je odvisno od mešanice, debeline dviga, vrste valja, delovne hitrosti, nastavitev vibracij in temperature. Ni enotnega števila prehodov, ki bi zagotovilo sprejemljivo stiskanje pri vsakem projektu.

Zaradi premajhnega števila prehodov je podloga lahko premalo stisnjena. Prekomerno ali slabo nadzorovano kotaljenje lahko povzroči razpad agregata, preverjanje površine, bočno premikanje ali druge napake, odvisno od mešanice in nastavitev opreme. Cilj je vzpostaviti vzorec valjanja, ki dosledno dosega določeno gostoto, ne da bi poškodoval podlogo.

Preizkusni del lahko ekipi pomaga pri primerjavi gostote po različnih fazah valjanja in ugotovi, ali je izbrani postopek učinkovit. Preskus mora odražati dejanske proizvodne pogoje, vključno s predvideno mešanico, debelino tlakovcev, valji in približnim vremenom. Ko je vzpostavljen učinkovit vzorec, bi morale spremembe v temperaturi mešanice, debelini plasti ali opremi sprožiti pregled in ne samodejno nadaljevanje prvotnega postopka.

Spoji in robovi pločnikov zahtevajo posebno pozornost

Vzdolžni spoji so pogosta mesta za nizko gostoto, ker se območje spoja lahko hitreje ohladi in morda ne bo enako omejeno kot sredinska preproga. Če je spoj slabo stisnjen, lahko voda hitreje vstopi in rob se lahko pokvari zaradi ponavljajočega se prometa. Nastalo škodo je mogoče zamenjati za problem celotne mešanice, tudi če je glavna slabost lokalizirana kakovost gradnje.

Zaporedje valjanja mora torej upoštevati geometrijo spoja, temperaturo sosednje preproge in zmožnost opreme za učinkovito stiskanje spoja. Enako načelo velja za robove pločnikov, ozka območja v bližini objektov in odseke, kjer je dostop valjev omejen. Ta območja je treba opredeliti vnaprej in vključiti v načrt inšpekcijskih pregledov.

Debelina dviga in nastavitve valja se morajo ujemati z mešanico

Debelina dviga vpliva na zadrževanje toplote in sposobnost valja, da zbije celotno globino plasti. Plast, ki je pretanka za velikost agregata ali način gradnje, se lahko hitro ohladi in jo je težko enakomerno zbiti. Debelejša plast lahko dlje zadrži toploto, vendar še vedno potrebuje ustrezen postopek valjanja, da se doseže enakomerna gostota po celotnem dvigu.

Nastavitve vibracij, hitrost valja, amplitudo in frekvenco je treba izbrati v skladu z navodili proizvajalca opreme in zahtevami projekta. Prevelika hitrost lahko zmanjša učinkovitost zbijanja, neustrezne vibracije pa lahko poškodujejo agregat ali destabilizirajo zmes. Operaterji bi morali uporabljati odobren vzorec kotaljenja in preveriti delovanje z meritvami na terenu, namesto da bi ocenjevali gostoto zgolj na podlagi videza površine.

Kako preveriti kakovost zbijanja asfalta na terenu

Primerjajte gostoto polja s pravilno referenčno vrednostjo

Rezultati gostote polja so pomembni le, če je referenčna metoda ustrezna in se dosledno uporablja. Odvisno od specifikacije projekta lahko sprejetje temelji na največji teoretični specifični teži, laboratorijsko stisnjenih vzorcih ali drugi opredeljeni referenci. Ti pristopi niso zamenljivi, zato morajo inženirji potrditi zahtevani izračun in postopek sprejemanja pred razlago rezultatov.

Poročilo o nadzoru kakovosti mora opredeliti mesto preskusa, čas vzorčenja, vrsto zmesi, dvig, izmerjeno gostoto, referenčno vrednost, izračunani odstotek in zahteve glede sprejemljivosti. Te informacije omogočajo ekipi, da loči izolirana mesta z nizko gostoto od sistematične težave v celotnem postopku tlakovanja.

Morebitno prekomerno vezivo, zelo malo zračnih praznin ali druge težave, povezane z mešanico

Uporabite jedra in zapise za raziskovanje ponavljajočih se napak

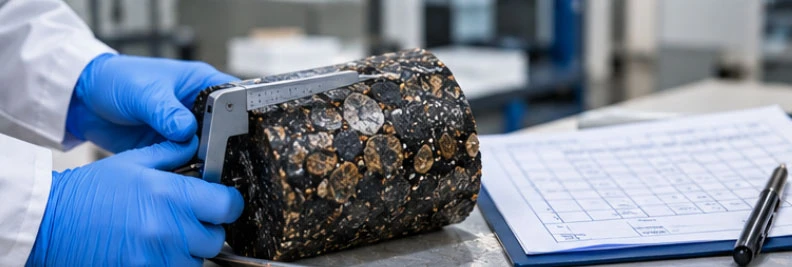

Če se neenakomerna gostota ali kolotečine nadaljujejo, lahko jedra pomagajo preveriti debelino in notranje stanje asfaltne plasti. Meritve gostote jedra je mogoče primerjati z ustrezno laboratorijsko ali teoretično referenco, vizualni pregled pa lahko odkrije segregacijo, slabo vez med plastmi ali razlike v strukturi zmesi.

Nobene posamezne meritve ne smemo obravnavati kot popolno diagnozo. Rezultat nizke gostote lahko odraža težavo s stiskanjem, vendar je vzrok lahko prehitro ohlajena zmes, neprimerna debelina dviga ali nedosledna proizvodnja. Podobno kolesnica na površini ne dokazuje samodejno, da je za to odgovorno slabo zbijanje. Preiskava mora združiti gostoto, temperaturo, konstrukcijske zapise in vzorec deformacije.

Laboratoriji lahko pregledajo obsegOprema za testiranje asfalta na voljo za testiranje asfaltnih materialov in nadzor kakovosti. Ustrezni instrumenti so odvisni od specifikacije projekta, preskusne metode, zahtev glede vzorca in tega, ali laboratorij preverja lastnosti veziva, agregata ali mešanice.

Podatki o gostoti polja postanejo uporabnejši, če so povezani s temperaturo gradnje, lokacijo in zapisi kotanja. To pomaga razlikovati med lokalizirano napako pri stiskanju in širšim problemom učinkovitosti mešanice.

Praktična priporočila za zmanjšanje kolesnic, povezanih z zbijanjem

Vzpostavite tekoči postopek, specifičen za projekt

Pred začetkom polne proizvodnje morajo izvajalci potrditi zahteve glede zmesi, ciljno gostoto, debelino dviga, razpoložljive valje in pričakovane pogoje tlakovanja. Poskusni odsek lahko vzpostavi praktičen vzorec valjanja in ugotovi, kako hitro mešanica izgubi sposobnost stiskanja. Postopek mora dokumentirati zaporedje valjev in nastavitve delovanja, s prilagoditvami samo, če so podprte s terenskimi dokazi in zahtevami projekta.

Koordinacija rastlinske proizvodnje, dostave in tlakovanja

Zanesljiv rezultat stiskanja se začne, preden valj doseže podlago. Proizvodnja asfalta in odprema tovornjakov morata biti usklajena s hitrostjo tlakovanja, tako da lahko finišer deluje dosledno in da lahko vozna posadka deluje znotraj učinkovitega zbijanja. Nenačrtovane zamude je treba zabeležiti, še posebej, če podloga ostane izpostavljena v hladnih ali vetrovnih razmerah.

Inšpekcije osredotočite na lokacije z visokim tveganjem

Posebno pozornost si zaslužijo spoji, robovi, ozki deli, območja okoli objektov in mesta, kjer je tlakovanje prenehalo. Ta območja se lahko hitreje ohladijo ali pa jih je težje enakomerno stisniti. Načrt inšpekcijskih pregledov na podlagi lokacije pomaga ekipi prepoznati ponavljajoče se vzorce, namesto da bi se zanašali na občasne meritve z lahko dostopnih območij.

Ločite težave s stiskanjem od težav z zasnovo zmesi

Če je gostota dosledno pod določeno ciljno vrednostjo, raziščite gradbene prakse, preden spremenite mešanico. Če je zahtevana gostota dosežena, vendar se kolotiranje nadaljuje, preverite odpornost zmesi na deformacije in stanje spodnjih slojev vozišča. Spreminjanje vsebnosti veziva ali deležev agregata brez identifikacije vzroka lahko povzroči nove težave, vključno z zmanjšano obstojnostjo ali povečanim tveganjem za razpoke.

Ko kupujete opremo za testiranje, preverite njeno merilno območje, zahteve za kalibracijo, ustrezne testne metode in dokumentacijo. Za instrumente, namenjene evropskemu trgu, preverite, ali izdelek spada v zakonodajo, ki zahteva oznako CE, in se posvetujte zUradne smernice Evropske komisije za označevanje CE. Oznaka CE je oznaka skladnosti za veljavne zahteve in ne univerzalno potrdilo o kakovosti izdelka.

Povzetek in priporočila

Slabo zbijanje poveča tveganje za nastanek kolesnic, ker se lahko neustrezno utrjena asfaltna plast še naprej zgošča pod prometom, medtem ko lahko zaradi prevelikih zračnih praznin postane pločnik bolj občutljiv na vdor vode in propadanje. Na tveganje vplivajo temperatura mešanice, debelina dviga, zaporedje valjanja, konstrukcija spojev in doslednost delovanja na terenu.

Najučinkovitejši pristop je vzpostavitev postopka valjanja, specifičnega za projekt, vzdrževanje zahtevanega okna stiskanja, preverjanje gostote glede na pravilno referenco in beleženje rezultatov glede na lokacijo. Ko pride do kolotečnin, morajo inženirji združiti meritve gostote z zapisi temperature, jedri in informacijami o zmesi, preden se odločijo, ali je vzrok slabo zbijanje konstrukcije, nestabilnost zmesi ali deformacija spodnjega tlaka.

Za več informacij o izdelkih, tehničnih specifikacijah ali strokovnem posvetu o naši napredni opremi za testiranje asfalta se obrnite na našo ekipo strokovnjakov še danes naZhuozhou Tianpeng.

Pogosto zastavljena vprašanja (FAQ)

1. Zakaj slabo zbijanje povzroča kolesnice asfalta?

Slabo zbijanje povzroči, da je asfaltna zmes manj utrjena, kot je bilo predvideno. Pri ponavljajočih se obremenitvah koles se lahko delci agregata prerazporedijo in mešanica se lahko še naprej zgoščuje, kar povzroči trajne vdolbine vzdolž kolesnih poti.

2. Ali večja gostota asfalta vedno pomeni boljšo učinkovitost vozišča?

Ne. Gostota mora ustrezati določenemu ciljnemu območju. Nezadostna gostota lahko poveča zgostitev in prepustnost po gradnji, medtem ko lahko čezmerno zbijanje prispeva k zelo nizkim zračnim prazninam, krvavitvam ali drugim težavam, povezanim z mešanico.

3. Zakaj je pomembna temperatura asfalta pri zbijanju?

Ko se asfalt ohlaja, ga je težje zbiti. Če se valjanje začne prepozno ali če zmes prehitro izgublja toploto, morda ne bo mogoče doseči zahtevane gostote, tudi če je valjčni vzorec drugače primeren.

4. Katera območja na novo asfaltirane ceste bodo najverjetneje imela težave z zbijanjem?

Vzdolžne spoje, robove pločnikov, ozke površine okoli objektov in lokacije, ki jih prizadenejo prekinitve tlakovanja, je lahko težje enakomerno zbiti. Te lokacije bi morale biti deležne osredotočenih pregledov in pregledov gostote.

5. Kaj bi morali inženirji raziskati, če cesta kljub izpolnjevanju zahteve glede gostote razvije kolesnice?

Raziskati morajo stabilnost zmesi, strukturo agregata, vsebnost veziva, temperaturo vozišča in stanje spodnjih plasti. Sama sprejemljiva gostota ne izključuje kolesnic, ki jih povzročajo strižne deformacije ali strukturna šibkost.
